Proteus SW 1.4

Das kompakte Subwoofer-Modul für jeden Wohnraum


Umfangreiche Ausstattung

Der Proteus SW 1.4 zeichnet sich durch eine außerordentlich vollständige Ausstattung aus:

- 110W / 80W an 4 / 8 Ohm
- regelbare Subwooferfilter 3. Ordnung von 50Hz bis 130Hz
- Bass-EQ bei 30 Hz mit regelbarem Pegel 0 bis 6 dB
- regelbare Phase 0° bis 270°
- Subsonicfilter 3.Ordnung bei 15Hz
- Satellitenfilter 2. Ordnung bei 70 Hz
- Bypass-Schalter zum Anschluss an einen Surround-Decoder
- Anschluss für ein Frontpanel zur bedienerfreundlichen Lautstärkeregelung
- Einschaltautomatik
- Powermode - Schalter (off/standby/on)
- hochwertiges Design mit silberner, gebürsteter Front aus 4mm Aluminium
- abgerundete Kanten
- Kaltgerätesteckeranschluss
- blaue Power-LED
- Ringkerntransformator

Einsatzmöglichkeiten

Der SW 1.4 eignet sich insbesondere zum Bau kompakter, wohnraumfreundlicher Subwoofer. Als optimale Partner empfehlen wir Systeme mit ca. 17-26cm Durchmesser bei ca. 150W Belastbarkeit.

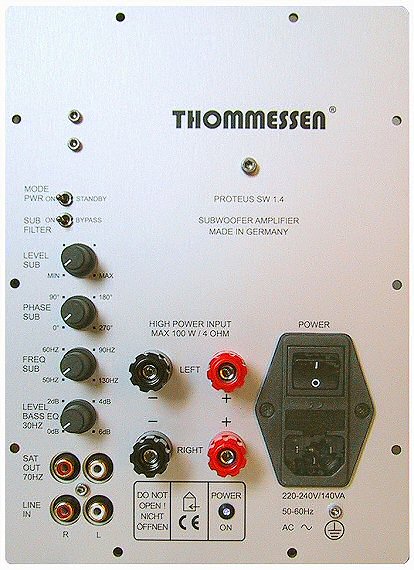

Hochwertige Verarbeitung

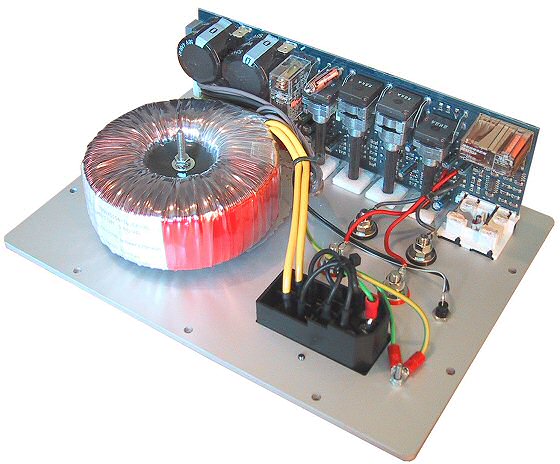

Die 4mm-Aluminium-Frontplatte besitzt eine gebürstete und silbereloxierte Oberfläche. Abgerundete Frontplattenecken ermöglichen das bündige Einlassen des SW 1.4 in ein gefrästes Subwoofergehäuse. Alle Cinchbuchsen und Schalter sind vergoldet, die Potis gekapselt, die Beschriftung ist abriebfest. Die Elektronik des SW1.4 wird in SMD-Technik produziert. Diese Fertigungsart erlaubt aufgrund der sehr hohen Packungsdichte eine enorm kurze und daher vorteilhafte Leiterbahnführung



Universelle Anschlussmöglichkeit

Zum Anschluss an eine Vorstufe stehen zwei vergoldete Cinchbuchsen (links und rechts) zur Verfügung. Das eingespeiste Musiksignal kann über das zweite Cinchbuchsenpaar zu der Satelliten-Endstufe geführt werden. Falls ein Vollverstärker vorhanden ist, kann der Proteus SW1.4 auch direkt an die Lautsprecherausgänge angeschlossen werden.

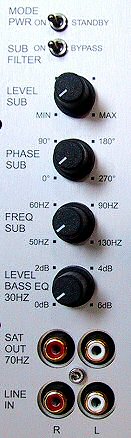

Einfache Bedienung

Die Einschaltautomatik übernimmt Musik gesteuert das Ein- und Ausschalten des SW1.4.
Die internen Subwooferfilter werden in der Position „Filter-Bypass“ überbrückt, so dass auch der Anschluss an einen Surround-Decoder mit Subwooferausgang möglich ist. Alle anderen Funktionen bleiben hierbei erhalten.
Die stufenlos regelbare Subwoofer-Trennfrequenz sowie die stufenlose Phasenregelung erlauben die korrekte Anpassung des Subwoofers an Ihre vorhandene Musikanlage.
Der aktive Hochpass entlastet die Satelliten von Strom zehrenden Bassimpulsen unterhalb 70 Hz. Die Bass-EQ bei 30 Hz sorgt für einen kräftigen Tiefbass.



Pegelregelung leicht gemacht

Mit dem als Zubehör erhältlichen externen Pegelregler, lässt sich die Lautstärke Ihres Subwoofers auch bequem an der Gehäusevorderseite einstellen.


Technische Daten

Proteus SW 1.4

- Nennleistung

110W an 4Ohm / 80W an 8Ohm jeweils bei 1%THD
- Dämpfungsfaktor 400 bei 8 Ohm

- Rauschabstand

 - Subwooferverstärker: kleiner -85dB bezogen auf Vollaussteuerung
- Satellitenausgang: kleiner -99dB bezogen auf 0dBu Signalpegel
- Kanaltrennung kleiner -84dB bezogen auf 1 kHz

- Klirrfaktor

 - Subwooferverstärker: kleiner 0.09% bezogen auf 10W/8Ohm
- Satellitenausgang: kleiner 0.01% bezogen auf 0dBU Signalpegel
- Eingangswiderstand - Line-Input: 10kOhm
- High-Power-Input: 2kOhm
- Aktivweiche - Subwoofer: Butterworth 3.Ordnung, durchstimmbar von 50-130Hz
- Satellit: Butterworth 2.Ordnung bei 70 Hz
- Subsonic: Butterworth 3. Ordnung 12 Hz
- Subwooferphasenregelung: 0-270°
- Tiefbassentzerrung max. +6dB, Einsatzfreq. Bei 30Hz
- Schutzschaltung DC-Schutz bei Ausfall einer Betriebsspannung
- Stromverbrauch standby: 5Watt , on: 140Watt max , off: 0Watt
- Sicherungen Prim.: 2A träge, Sek.: 2x2A träge
- Außenmaße 240mm x 175mm (Plattenstärke: 4mm)
- Einbaumaße 210mm x 150mm
- Einbautiefe 70mm
- Gewicht 2.6 kg
- Externer Pegelregler  optional erhältlich





Hinweis:
Jedem SW1.4 liegen zehn Befestigungsschrauben, zwei Stecker zum Anschluss des Subwooferlautsprechers sowie ein Netzkabel bei. Der externe Pegelregler ist als Zubehör erhältlich. Wir empfehlen grundsätzlich, ein Aktiveinschub in eine separate Kammer zu setzen.

Unverbindliche Preisempfehlungen

Thommessen Proteus SW 1.4

 199.- EUR

Thommessen ext.Level-Control

   15.- EUR
