Proteus SW 1.6Das universelle Subwoofer-Modul für vielseitige Anwendungen. |
 |
Proteus SW 1.6Das universelle Subwoofer-Modul für vielseitige Anwendungen. |
|
Unser SW 1.6 setzt Maßstäbe Der Proteus SW1.6 bietet eine Fülle neuer Detaillösungen. So gehören neben der Einschaltautomatik und dem Phasenschalter auch eine in Frequenz und Pegel regelbare Tiefbass-Anhebung zur guten Ausstattung. Jedem Proteus SW1.6 liegt ein eloxiertes und gebürstetes Frontpanel bei, welches in die Subwoofer-Vorderseite montiert werden kann. Der eigentliche Lautstärkeregler des Moduls dient dann als Masterregler, d.h. er bestimmt den maximalen Regelbereich des
Frontpanels.
Lautstärkeregelung leicht gemacht
Abb.: Frontpanel 80x35mm
Ideal für Surround-Anwendungen
Viele Surround-Decoder besitzen bereits einen Subwoofer-Ausgang, dessen Lautstärke zudem über die Fernsteuerung regelbar ist. Um diesen Ausgang zu nutzen, besitzt der Proteus SW1.6 einen Bypass-Schalter, der die internen Subwoofer-Filter des SW1.6 ausschaltet. Alle restlichen Funktionen wie Tiefbassanhebung, Phasenschalter und Einschaltautomatik bleiben weiterhin erhalten.

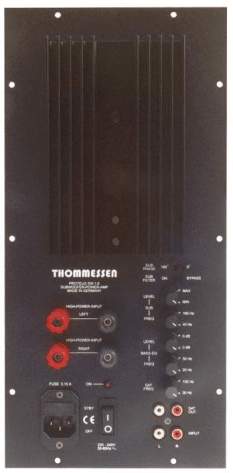

Abb.: Platine SW 1.6
Regelbare Trennfrequenzen
Sowohl die Einsatzfrequenz des Subwoofers als auch die der Satelliten sind getrennt voneinander stufenlos regelbar. Hierbei wurde die minimal einstellbare Satelliten-Trennfrequenz mit 30Hz bewußt niedrig gewählt, da diese Frequenz die untere Grenzfrequenz handelsüblicher Hifi-Lautsprecher darstellt.
-Freq.-gang Subw. -Freq.-gang Sat. -Klirrfaktor Sat. -Rauschabstand Sat. -Eingangswid. -Dämpfungsfaktor -Abmessung -Einbauöffnung -Einbautiefe |
150W / 90W 10Hz - Trennfreq. < 0.05% - 110dB - 95dB 20kOhm 500 360 x 175mm 335 x 150mm 75mm |
regelb. Sub.-Trennfreq. 40Hz-160Hz; regelb. Sat.-Trennfreq. 30Hz-150Hz; regelb. Tiefbassanhebung 20Hz-50Hz/max.+6dB; Butterworth-Filter 2.Ordnung; Phasenschalter 0°/180°; Subwooferfilter-Bypass; Einschaltautomatik; High-Power-Eingang; elox.Frontpanel für Lautstärkeregelung; Kaltgerätenetzanschluß
