Proteus SW 2.5

Hochwertiger Subwooferverstärker für Heimkino, Hifi und High-End


Der Proteus SW2.5 zeichnet sich durch eine überaus umfangreiche Ausstattung sowie einer hohen Ausgangsleistung aus. Das Design und die Verarbeitung unterstreichen die Exklusivität der Proteus-Reihe.

- 220W an 4Ohm / 135W an 8Ohm
- Subwooferfilter 3. Ordnung frei regelbar 40 - 110Hz
- Subwooferphase frei regelbar 0 - 270°
- Tiefbassanhebung frei regelbar im Pegel 0 - 6dB und in der Frequenz 20 - 40Hz
- Satellitenfilter 2. Ordnung frei regelbar 40 - 110Hz
- Subsonicfilter 3. Ordnung bei 12 Hz
- Subwooferfilter überbrückbar, daher einfacher Betrieb an Surround-Decoder
- Einschaltautomatik mit Power-Mode-Funktion
- blaue Power-LED
- Kaltgeräteanschluss und Netzschalter mit echter AUS-Funktion
- Streufeldarmer Ringkerntransformator mit 260VA
- Anschlussmöglichkeit für externen Pegelregler
- Hergestellt in Deutschland



Universelle Anschlussmöglichkeit

Zum Anschluss an eine Vorstufe stehen zwei vergoldete Cinchbuchsen (links und rechts) zur Verfügung. Die Satellitenausgänge liefern ein gefiltertes Signal, dessen Einsatzfrequenz stufenlos von 40Hz - 110 Hz regelbar ist.
Falls nur ein Vollverstärker (max. 2x100W/4Ohm) vorhanden ist, kann der Proteus SW2.5 auch direkt über den High-Power-Eingang an die Lautsprecherausgänge angeschlossen werden.
Der Subwooferlautsprecher wird mit Hilfe der beiliegenden Stecker an die Steckzungen des Verstärkerausgangs angeschlossen.

Hochwertige Verarbeitung

Die 4mm Aluminium-Frontplatte des Proteus SW2.5 besitzt eine gebürstete und silbereloxierte Oberfläche. Abgerundete Frontplattenecken mit einem Radius von 5mm ermöglichen das bündige Einlassen in ein gefrästes Subwoofergehäuse. Ein neuartiges Druckverfahren erlaubt die absolut abriebfeste Beschriftung.



Abb.: Rückansicht Proteus SW 2.5

Abb.: Verchromte Kippschalter unterstreichen das aufwändige Konzept .



Abb.: Der massive Aluminiumriegel erzeugt einen hohen Anpressdruck für einen optimalem thermischen Kontakt zwischen Leistungstransistoren und Kühlkörper.

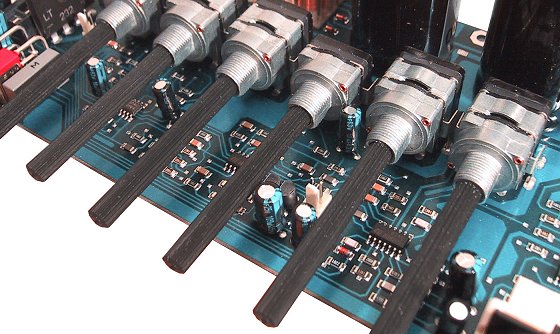

Abb.: Die Potentiometer besitzen eine Vollkapselung aus Aluminium-Druckguss. Zugleich sorgt eine feinzahnige Rasterung für einen angenehmen Bedienungskomfort.


Zur Montage benutzen wir ausschließlich polierte Edelstahlschrauben aus V2A.


SMD-Fertigungsverfahren

Der Proteus SW2.5 wird in Surface-Mounted-Devices Technologie hergestellt. Diese Fertigungsart erlaubt aufgrund der sehr hohen Packungsdichte eine enorm kurze und daher vorteilhafte Leiterbahnführung.

Abb.: Eingangssektion des SW2.5 in SMD-Technik mit streng symmetrisch und kanalgetrenntem Aufbau für ein optimal geringes Übersprechen

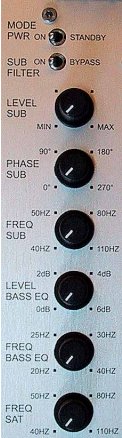

Umfangreiche Ausstattung

Die Einschaltautomatik übernimmt Musik gesteuert das Ein- und Ausschalten des SW2.5. Mit Hilfe des Powermode-Schalters kann der Automat umgangen und der SW2.5 direkt eingeschaltet werden.

Die internen Subwooferfilter werden in der Position "Filter-Bypass" überbrückt, sodass auch der Anschluss an einen Surround-Decoder mit Subwooferausgang möglich ist. Alle anderen Funktionen bleiben hierbei erhalten.

Die Phasenregelung von 0-270° ermöglicht eine schnelle und optimale Anpassung an die vorhandenen Hauptlautsprecher und die Raumakustik.

Zur Frequenzgangerweiterung des Subwoofers kann mit Hilfe der Bass-EQ gezielt Leistung auf den untersten Frequenzbereich gegeben werden. Bitte beachten Sie: Eine Anhebung um 6dB bedeutet eine Vervierfachung der abgegebenen Leistung!

Durch die getrennte Frequenzregelung von Subwoofer und Satellit können die Einsatzfrequenzen sogar gegeneinander verschoben werden.

Pegelregelung leicht gemacht

Mit dem als Zubehör erhältlichen externen Pegelregler, lässt sich die Lautstärke Ihres Subwoofers auch bequem an der Gehäusevorderseite einstellen.





Technische Daten

Proteus SW 2.5

- Nennleistung

220W an 4Ohm / 135W an 8Ohm jeweils bei 1%THD
- Dämpfungsfaktor 400 bei 8 Ohm

- Rauschabstand

- Subwooferverstärker: kleiner -92dB bezogen auf Vollaussteuerung
- Satellitenausgang: kleiner -101dB bezogen auf 0dBu Signalpegel
- Kanaltrennung kleiner -87dB bezogen auf 1 kHz

- Klirrfaktor

- Subwooferverstärker: kleiner 0.09% bezogen auf 10W/8Ohm
- Satellitenausgang: kleiner 0.009% bezogen auf 0dBU Signalpegel
- Eingangswid. - Line-Input: 10kOhm
- High-Power-Input: 2kOhm
- Aktivweiche - Subwoofer: Butterworth 3.Ordnung, durchstimmbar von 40-110Hz
- Satellit: Butterworth 2.Ordnung, durchstimmbar von 40-110Hz
- Subsonic: Butterworth 3. Ordnung 12 Hz
  jeweils bei -6dB
- Subwooferphasenregelung 0-270°
- Tiefbassentzerrung max. +6dB, wählbare Einsatzfreq. 20-40Hz
- Schutzschaltung DC-Schutz bei Ausfall einer Betriebsspannung
- Stromverbrauch standby: 8Watt , on: 260Watt max , off: 0Watt
- Sicherungen Prim.: 3.15A träge, Sek.: 2x3.15A träge
- Außenmaße 360mm x 175mm (Plattenstärke: 4mm)
- Einbaumaße 330mm x 150mm
- Einbautiefe 115mm
- Gewicht 3.6 kg





Hinweis:
Jedem SW2.5 liegen zehn Befestigungsschrauben, zwei Stecker zum Anschluss des Subwoofers sowie ein Netzkabel bei. Der externe Pegelregler ist als Zubehör erhältlich. Wir empfehlen grundsätzlich, ein Aktiveinschub in eine separate Kammer zu setzen.

Unverbindliche Preisempfehlungen

Thommessen Proteus SW 2.5

 335.- EUR

Thommessen ext.Level-Control

   15.- EUR
