Der Proteus SW 6.0 ist das Spitzenmodell der Proteus Subwooferserie. Die hohen Leistungsreserven in Verbindung mit dem kompakten Design setzen ab sofort Maßstäbe.
- 490W an 4Ohm / 330W an 8Ohm
- Subwooferfilter 3. Ordnung frei regelbar 40 - 110Hz
- Subwooferphase frei regelbar 0 - 270°
- Tiefbassanhebung frei regelbar im Pegel 0 - 6dB und in der Frequenz 20 - 40Hz
- Satellitenfilter 2. Ordnung frei regelbar 40 - 110Hz
- Subsonicfilter 3. Ordnung bei 12 Hz
- Subwooferfilter überbrückbar, daher einfacher Betrieb an Surround-Decoder
- Einschaltautomatik mit Power-Mode-Funktion
- Blaue Power-LED
- Kaltgeräteanschluss und Netzschalter mit echter AUS-Funktion
- Streufeldarmer Ringkerntransformator mit 600VA
- Anschlussmöglichkeit für externen Pegelregler
- Hergestellt in Deutschland
Die Platine besitzt eine besonders dicke Kupferbeschichtung von 105u. So wird der SW 6.0 auch bei Volllast den enormen Leistungsanforderungen optimal gerecht.
Die 4mm Aluminium-Frontplatte des Proteus SW 6.0 besitzt eine gebürstete und silbereloxierte Oberfläche. Abgerundete Frontplattenecken mit einem Radius von 5mm ermöglichen das bündige Einlassen in ein gefrästes Subwoofergehäuse. Das Untereloxal-Druckverfahren erlaubt die absolut abriebfeste Beschriftung.

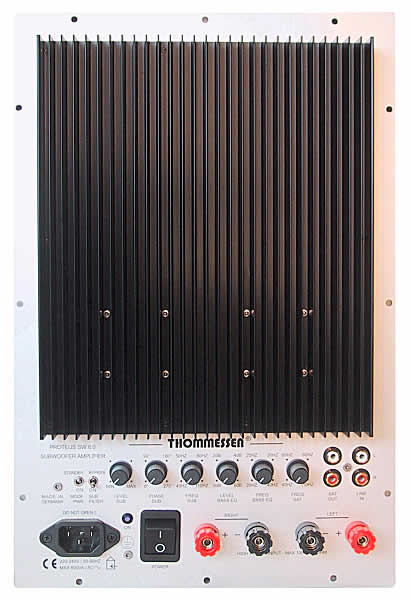

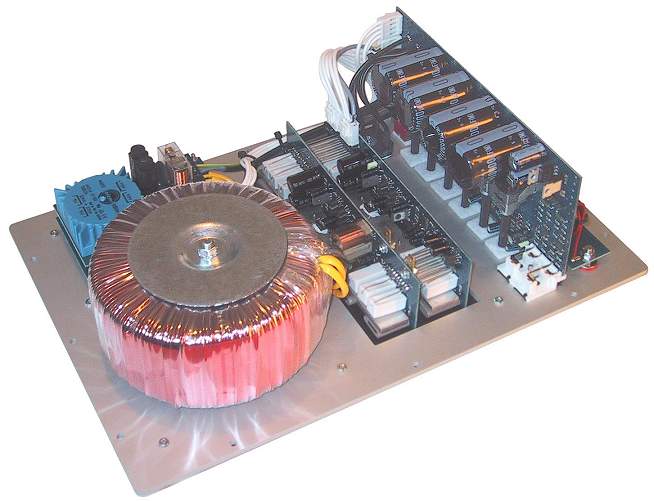

Abb.: Rückansicht Proteus SW 6.0
Auch der Proteus SW 6.0 wird in Surface-Mounted-Devices Technologie hergestellt. Diese Fertigungsart erlaubt aufgrund der sehr hohen Packungsdichte eine enorm kurze und daher vorteilhafte Leiterbahnführung.
|
|

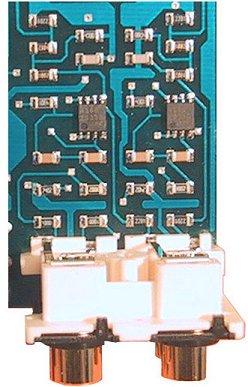

Abb.: Eingangssektion des SW 6.0 in SMD-Technik mit streng symmetrisch und kanalgetrenntem Aufbau für ein optimal geringes Übersprechen. |
Zwei von einander unabhängige Ringkern-Transformatoren versorgen den SW 6.0 mit Leistung. Der kleinere Transformator bedient ausschließlich die aktive Frequenzweiche des SW 6.0 Der große 600 VA Transformator garantiert zusammen mit der Siebung von 40000uF, dass allen zwölf Endstufentransistoren auch bei einer kritischen Last immer genügend Stromreserven zur Verfügung stehen.

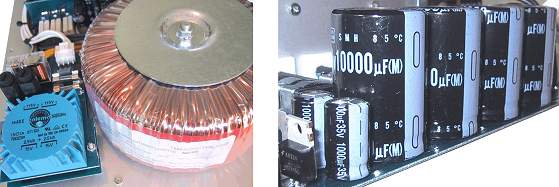

Abb.: Ringkern-Transformatoren und Ladekondensatoren
Detaillösungen mit Knowhow |
|
|
|
Abb.: Netzfilter und Störfeldabschirmung |
|
|

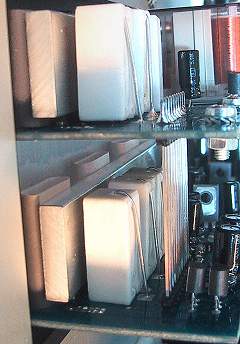

Abb.: Leistungsendstufe |

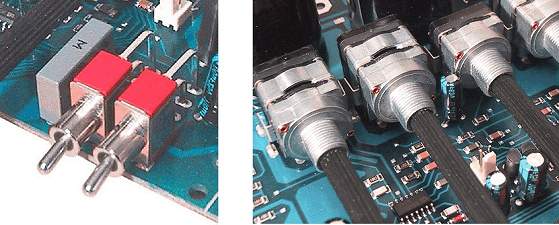

Abb.: Verchromte Kippschalter und Potentiometer aus Aluminium-Druckguss unterstreichen das aufwändige Konzept. Eine feinzahnige Potirasterung sorgt für einen angenehmen Bedienungskomfort.
Zum Anschluss an eine Vorstufe stehen zwei vergoldete Cinchbuchsen (links und rechts) zur Verfügung. Die Satellitenausgänge liefern ein gefiltertes Signal, dessen Einsatzfrequenz stufenlos von 40Hz - 110 Hz regelbar ist.
Der Subwooferlautsprecher wird mit Hilfe der beiliegenden Stecker an die Steckzungen des SW 6.0-Verstärkerausgangs angeschlossen.
Falls keine Vorstufe, sondern nur ein Vollverstärker (max. 2x100W/4Ohm) vorhanden ist, kann der Proteus SW 6.0 auch direkt über den High-Power-Eingang an die Lautsprecherausgänge angeschlossen werden.

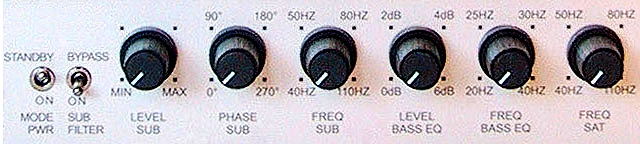

Abb.: Bedienerfeld Proteus SW 6.0
Die Einschaltautomatik übernimmt Musik gesteuert das Ein- und Ausschalten des SW 6.0. Mit Hilfe des Powermode-Schalters kann der Automat umgangen und der SW 6.0 direkt eingeschaltet werden.
Die internen Subwooferfilter werden in der Position "Filter-Bypass" überbrückt, so dass auch der Anschluss an einen Surround-Decoder mit Subwooferausgang möglich ist. Alle anderen Funktionen bleiben hierbei erhalten.
Die Phasenregelung von 0-270° ermöglicht eine schnelle und optimale Anpassung an die vorhandenen Hauptlautsprecher und die Raumakustik.
Zur Frequenzgangerweiterung des Subwoofers kann mit Hilfe der Bass-EQ gezielt Leistung auf den untersten Frequenzbereich gegeben werden. Bitte beachten Sie: Eine Anhebung um 6dB bedeutet eine Vervierfachung der abgegebenen Leistung!
Durch die getrennte Frequenzregelung von Subwoofer und Satellit können die Einsatzfrequenzen sogar gegeneinander verschoben werden.
Mit dem als Zubehör erhältlichen externen Pegelregler, lässt sich die Lautstärke Ihres Subwoofers auch bequem an der Gehäusevorderseite einstellen.
|
|
|
Proteus SW 1.4 |
|
|
|
490W an 4Ohm / 330W an 8Ohm , jeweils bei 1% THD |
| - zulässige Lautsprecherimp. | 4 bis 8 Ohm |
| - Dämpfungsfaktor | 400 bei 8 Ohm |
|
- Rauschabstand |
- Subwooferverstärker: kleiner -92dB bezogen auf Vollaussteuerung - Satellitenausgang: kleiner -97dB bezogen auf 0dBu Signalpegel |
| - Kanaltrennung | kleiner -82dB bezogen auf 1 kHz |
|
- Klirrfaktor |
- Subwooferverstärker: kleiner 0.09% bezogen auf 10W/8Ohm - Satellitenausgang: kleiner 0.009% bezogen auf 0dBU Signalpegel |
| - Eingangswiderstand |
- Line-Input: 10kOhm - High-Power-Input: 2kOhm |
| - Aktivweiche |
- Subwoofer: Butterworth 3.Ordnung, durchstimmbar von 40-110Hz - Satellit: Butterworth 2.Ordnung, durchstimmbar von 40-110Hz - Subsonic: Butterworth 3. Ordnung 12 Hz jeweils bei –6dB - Subwooferphasenregelung 0-270° - Tiefbassentzerrung max. +6dB, wählbare Einsatzfreq. 20-40Hz |
| - Schutzschaltung | DC-Schutz, Temperaturschutz |
| - Stromverbrauch | off: 0Watt , standby: 3Watt , on: 600Watt max |
| - Sicherungen | Prim.: 6.3A träge; 160mA träge, Sek.: 2x10A träge, 2x160mA träge |
| - Außenmaße | 360mm x 240mm (Plattenstärke: 4mm |
| - Einbaumaße | 335mm x 215mm |
| - Einbautiefe | 100mm |
| - Gewicht | 8.1 kg |
| - Externer Pegelregler | optional erhältlich |
Hinweis:
Jedem SW6.0 liegen zwölf Befestigungsschrauben, zwei Stecker zum Anschluss des Subwoofers sowie ein Netzkabel bei. Der externe Pegelregler ist als Zubehör erhältlich. Wir empfehlen grundsätzlich, ein Aktiveinschub in eine separate Kammer zu setzen.
|
